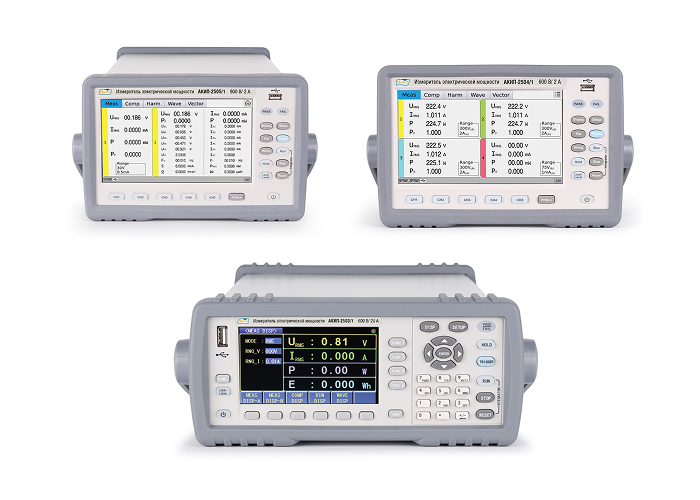

Сравнительный обзор цифровых ваттметров АКИП-2503, 2504 и 2505: точность, функциональность, диапазон применения

Эти приборы обеспечивают измерение напряжения, тока, частоты, активной, реактивной и полной мощности, коэффициента мощности, фазового сдвига, энергии и гармоник, но отличаются по количеству каналов, диапазону частот, глубине анализа и аппаратным возможностям.

АКИП-2503 — это базовая однофазная серия с одним каналом измерения, предназначенная для точных лабораторных измерений и тестирования однофазного оборудования. Приборы оснащены цветным TFT-дисплеем 11 см и обеспечивают визуализацию формы сигнала, гистограмм гармоник и числовых параметров. Частотный диапазон — от постоянного тока до 420 Гц. Базовая погрешность составляет ±0,15% от показания + 0,2% диапазона. Приборы поддерживают анализ гармоник до 50-го порядка и измеряют мощность до 24 кВт. Максимальный входной ток — до 40 А в зависимости от модели. Интерфейсы: USB HOST/DEVICE, RS232, HANDLER, опционально — RS485.

АКИП-2504 — продвинутый четырёхканальный прибор, рассчитанный на работу как с однофазными, так и с трёхфазными системами. Отличается расширенным пользовательским интерфейсом с 7-дюймовым сенсорным дисплеем (800×600), поддержкой мыши, гистограмм и векторного отображения сигналов. Частотный диапазон — 45–420 Гц. Модель подходит для синхронного анализа трёхфазных нагрузок, измерения постоянных и переменных параметров и оценки энергетических характеристик в реальном времени. Анализ гармоник ведётся до 50-го порядка, интегральный тайминг реализован с шагом в 1 секунду и погрешностью 0,05%. Максимальная мощность измерений — до 12 кВт. Предусмотрена запись данных на USB, а также работа через LAN, RS232, Wi-Fi и USB-интерфейсы.

АКИП-2505 — наиболее мощная и гибкая серия, включающая модели с 1, 3 и 4 измерительными каналами, поддержкой всех стандартных схем подключения (в том числе трёхфазных четырёхпроводных). Главное отличие — широкий частотный диапазон: от 0,1 Гц до 100 кГц, что делает серию пригодной для анализа высокочастотных и импульсных сигналов. Приборы оснащены 7-дюймовым сенсорным дисплеем, поддерживают отображение осциллограмм, векторов, списков и гистограмм гармоник, а также обеспечивают максимально детализированный анализ энергосистем. Погрешность измерений — от ±0,1%, разрешение по напряжению — до 1 мВ, по току — до 0,1 мкА. Устройства сохраняют данные в реальном времени и поддерживают обмен по SCPI и ModBus через интерфейсы USB, RS232, LAN, Wi-Fi и опционально RS485.

Сравнительная таблица по ключевым параметрам:
