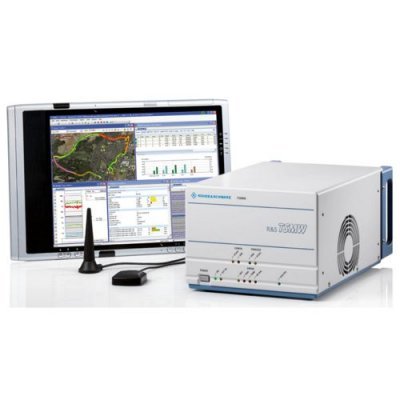

Универсальный анализатор радиосетей R&S TSMW с опциями

Спец.цена

Госреестр

Артикул: x-06936

1 334 973 руб./шт

4 521 197 руб.

-70%

Экономия 3 186 224 руб.

Поверка - 24000 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Установлены опции:

TSMW-K1 Гигабайтный интерфейс I/Q-данных
TSMW-K21 Опция сканера GSM/3G-WCDMA
TSMW-K26 Опция сканера TETRA
TSMW-K27 Функция анализатора спектра RF Power Scan
TSMW-K28 Опция сканера WiMAX
TSMW-K29 Опция сканера LTE
TSMW-K30 Опция сканера LTE MIMO
TSMW-K31 Функция автоматического определения загруженности каналов LTE
TSMW-K34 Опция сканера NB-IoT/Cat NB1
TSMW-K72 Два приемника
ROMES4 v18.2sp1 ПО для измерения покрытия и качества обслуживания
ROMES4ACD Функция автоматического определения операторов связи
ROMES4LOC Функция определения месторасположения базовых станций

Анализатор радиосетей R&S TSMW представляет собой двухканальные супергетеродинный приемник с управлением от внешнего компьютера. Принцип работы приемника основан на гетеродинном переносе части спектра исследуемого сигнала на промежуточную частоту (ПЧ), при этом частота гетеродина задается пользователем и является фиксированной при проведении измерений. Сигнал на ПЧ подвергается параллельной обработке в реальном времени с помощью аналогово-цифрового преобразователя с полосой анализа 20 МГц. Оцифрованный сигнал поступает на специализированные микросхемы аппаратного анализа системной информации для сетей беспроводной связи стандартов LTE, WiMAX, GSM, WCDMA, TETRA.

Декодированная системная информация, а также оцифрованный сигнал через интерфейс LAN поступает на внешний компьютер.

На компьютере с помощью специализированного программного обеспечения ROMES4 производится отображение спектра и результатов анализа параметров и системной информации (мощность и частота канала связи, идентификатор оператора связи, идентификатор базовой станции, номер соты, интерференция от соседних сот), расчет зон покрытия сетей беспроводной связи и т.д. Расчет зон покрытия проводится при подключении к анализатору приемника системы позиционирования GPS и пеленгации сигналов базовых станций сетей беспроводной связи анализатором при его передвижении.

Программное обеспечение ROMES4 на метрологические характеристики анализатора не влияет. Программное обеспечение ROMES4 является защищенным, не допускает вмешательства пользователя в алгоритмы обработки и работает под операционной системой Windows.

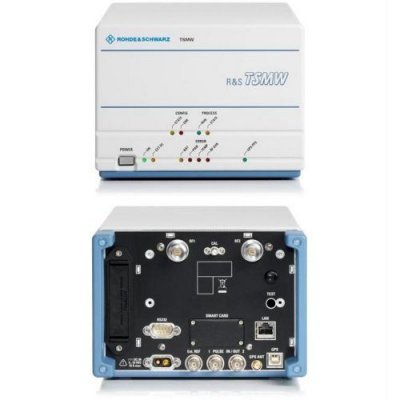

Конструктивно анализаторы выполнены в виде портативного моноблока. На лицевой панели приборов находятся кнопка включения и индикаторы режимов работы. На задней панели находятся: два высокочастотных входа, разъем подключения постоянного питающего напряжения, разъем интерфейса LAN, разъемы для подключения приемника GPS, входы для внешней опорной частоты и секундных меток.

Характеристики

? Стоимость поверки оборудования Поверка	24000
Тип	Анализатор спектра

Характеристики

Диапазон частот	от 30 МГц до 6 ГГц
Номинальное значение частоты внутреннего опорного кварцевого генератора	10 МГц
Пределы допускаемой относительной погрешности частоты опорного генератора, δоп	± 1 × 10-6
Диапазон перестройки фильтров преселекции, в диапазоне частот по уровню минус 6 дБ	30 МГц - 600 МГц	фиксированный НЧ
	600 МГц-1,2 ГГц 1,2 ГГц-1,7 ГГц 1,7 ГГц-2,5 ГГц	перестраиваемый полосовой 40 МГц
	2,5 ГГц - 6 ГГц	фиксированный ВЧ
Диапазон измеряемых уровней	от среднего уровня шумов до +5 дБмВт
Средний уровень собственных шумов, не более:	с выключенным предусилителем минус 153 дБмВт/Гц	с включенным предусилителем минус 163 дБмВт/Гц
Пределы допускаемой абсолютной погрешности измерения уровня сигнала	в диапазоне частот 30 МГц - 2,5 ГГц	в диапазоне частот 2,5 ГГц - 6 ГГц
	±1,0 дБ	±1,5 дБ
Относительный уровень интермодуляционных искажений 3 порядка Lим3, не более	Предусилитель выключен, уровень сигнала на смесителе 2 х (-35 дБмВт)	минус 65 дБн
	Предусилитель включен, уровень сигнала на смесителе 2 х (-45 дБмВт)	минус 60 дБн
Полоса анализа	от 0,2 МГц до 20 МГц
Параметры АЦП	Разрешение 14 бит, память 200 миллионов отсчетов
Демодуляция системной информации стандартов беспроводной связи	LTE, GSM, TETRA, WCDMA, WiMAX, CDMA2000
Уровень сигнала, требуемый для декодирования системной информации, не более	LTE (опция К29)	минус 123 дБмВт
	WiMAX (опция К28)	минус 97 дБмВт
	GSM (опция К21)	минус 118 дБмВт
	WCDMA(on4M К21)	минус 112 дБмВт
Входное сопротивление ВЧ входов анализатора	50 Ом
КСВН входа в диапазоне частот, не более	до 2,5 ГГц от 2,5 ГГц до 6 ГГц	1,5 1,7
Разъем СВЧ входа:	N-тип «розетка»
Рабочие условия эксплуатации	Температура (+5 - +40)°С Относительная влажность воздуха (40 - 95)%
Условия хранения и транспортирования	Температура (минус 25 - +70) °С Относительная влажность воздуха не более 95 %
Масса, не более	5,1 кг
Габаритные размеры (ширина х высота х глубина)	180 мм х 130 мм х 270 мм
Питание от постоянного тока	(9-18) В
Потребляемая мощность	65 Вт
Время прогрева	15 мин

Комплектация

Прибор
Руководство по эксплуатации

Документы

Руководство 181,7 кб
