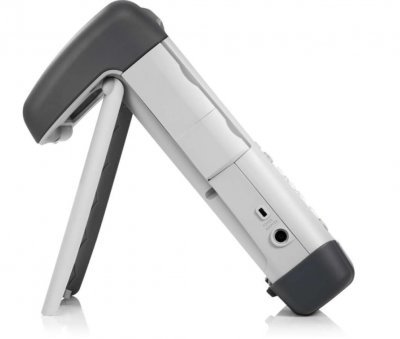

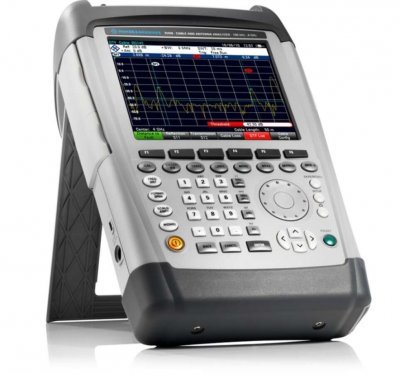

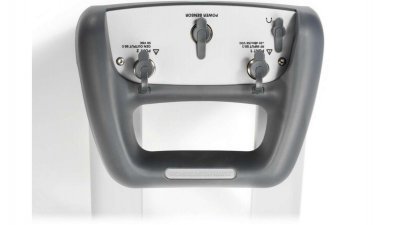

Анализатор кабелей и антенн R&S ZVH4 (демонстрационный)
Спец.цена
Артикул:
d-06934
Анализатор ZVH4 функционирует в частотном диапазоне от 100 килогерц до 3,6 гигагерц. Динамический диапазон измерений изоляции, развязки, фильтров и антенн составляет 100 децибел (типичное значение). Для активных элементов, вроде усилителей, предусмотрен внутренний источник постоянного тока.
Подробнее
1 704 729 руб./шт
3 044 160 руб.
-44%
Экономия 1 339 431 руб.
В наличии
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
Описание
R&S ZVH Antenna Analyzer - это высокопроизводительный, многофункциональный и компактный инструмент, простой в использовании и не требующий сложного обслуживания. Он предназначен для анализа кабелей, антенн и электрических цепей в процессе монтажа, обслуживания и тестирования передающих базовых станций мобильных сетей и сотовых систем.
Подобно другим приборам этого типа, R&S ZVH перед использованием требует калибровки для достижения максимальной точности. Этот процесс выполняется один раз и после этого прибор можно использовать в различных режимах без необходимости повторной калибровки. Быстрая смена режимов измерения позволяет легко выполнять различные задачи последовательно.
R&S ZVH обладает простым и понятным интерфейсом, который позволяет пользователям быстро освоить его, независимо от уровня опыта. Анализатор электрических цепей оснащен большим жидкокристаллическим дисплеем и эргономичной кнопочной панелью с возможностью программирования кнопок. Функция создания отчетов упрощает передачу данных на персональный компьютер для последующей обработки, а мощное специализированное программное обеспечение R&S ZVHView упрощает формирование отчетов.
Широкий диапазон коммуникационных интерфейсов позволяет подключать к анализатору электрических сигналов R&S ZVH различные аксессуары, такие как GPS-приемник или Biass-Tee. Порты USB и LAN обеспечивают удаленное подключение для дистанционного контроля прибора.
R&SZVH доступен в различных комплектациях и модификациях, которые предлагают разные функциональные возможности. Например, модель R&S ZVH4 имеет частотный диапазон от 100 кГц до 3.6 ГГц. Это позволяет использовать его для широкого спектра приложений.
Прибор также отличается высокой продолжительностью работы от аккумулятора, что делает его удобным для использования в полевых условиях. Батареи легко заменяются, что обеспечивает непрерывность работы.
R&S ZVH оснащен встроенным источником питания, который может использоваться для питания активных компонентов, таких как антенные усилители. Это упрощает процесс тестирования и делает его более эффективным.
В нашем магазине вы можете купить Анализатор кабелей и антенн R&S ZVH4 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
Характеристики
|
Тип
|
Анализатор антенн |
|
Мин. частота
|
100 кГц |
|
Макс. частота
|
3,6 ГГц |
Характеристики
| Диапазон частот | От 100 кГц до 3,6 ГГц |
| Выходная мощность (порт 1, порт 2) | от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ |
| Максимально допустимый уровень паразитного сигнала на входе | +17 дБмВт (номинал) |
| Число точек | 631 |
| Измерения расстояния до места повреждения (DTF — Distance-to-fault) | |
| Режимы отображения | Обратные потери (дБ), КСВН |
| Разрешение в метрах | (1,58 * коэффициент замедления/полоса обзора) |
| Отображаемый диапазон измерения расстояния | от 3 м до 1500 м |
| Измерения параметров отражения | |
| Направленность | от 100 кГц до 3 ГГц (номинал) > 43 дБ (номинал) |
| от 3 ГГц до 3,6 ГГц > 37 дБ (номинал) | |
| от 3,6 ГГц до 6 ГГц | |
| От 6 ГГц до 8 ГГц | |
| Режимы отображения | Обратные потери (дБ), КСВН, потери в кабеле при однопортновом измерении |
| Измерения параметров передачи (R&S®ZVH-K39) | |
| Динамический диапазон (S21) | от 100 кГц до 300 кГц > 50 дБ (номинал) |
| от 300 кГц до 2,5 ГГц > 80 дБ, тип. 100 дБ | |
| от 2,5 ГГц до 3,6 ГГц > 70 дБ, тип. 90 дБ | |
| от 3,6 ГГц до 6 ГГц | |
| От 6 ГГц до 8 ГГц | |
| Режимы отображения | амплитуда в дБ (потери, усиление) |
| Источник питания постоянного тока (пост. смещение, порт 1 и порт 2) | |
| Диапазон напряжений | внутренний источник напряжения |
| Максимальное напряжение | внешний источник напряжения |
| Общие данные | |
| Время работы от батареи | R&S®HA-Z204, 4,5 А*ч |
| R&S®HA-Z206, 6,75 А*ч | |
| Размеры | 194×300×69 мм |
| Масса | 3 кг |
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
- Анализатор кабелей и антенн ZVH4
- Литий-ионный аккумулятор (4,5 Ач)
- USB-кабель
- Кабель LAN
- Подключаемый блок питания
- CD-диск с программным обеспечением ZVHView и документацией
- Инструкция по началу работы
